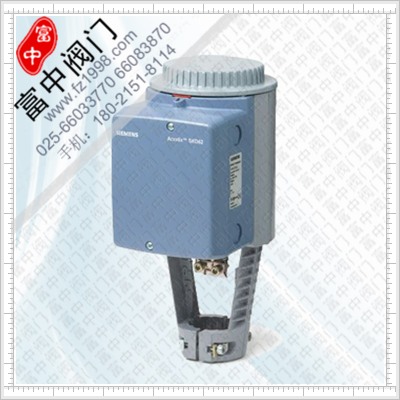

SKD60,SKD62西门子电动液压执行器

电动液压阀门执行器行程 20 mm
SKD62，SKD60

 SKD60..,SKD62：工作电压为AC 24 V、DC 0–10 V、4–20 mA 或 0–1000 Ω 阀位信号
· SKD60..,SKD62：可选择流量特性、阀位反馈、行程调校、LED 状态指示、优先控制
· SKD62UA：具有选择动作方向、行程限位控制、可调起始点和行程范围的顺序控制
和附加防冻保护监控信号QAF21…及 QAF61…等功能
· 驱动扭矩达1000 N
· 带或不带弹簧复位功能
· 直接安装在阀门上，无需调节
· 有手动调节和位置指示功能
· 可通过附加辅助开关、电位计、阀杆加热器和行程逆变器来增强功能性
· SKD...U 通过UL 认证

用途
SKD60,SKD62用于西门子二通阀和三通阀VVF...、VVG…、VXF…和 VXG... 系列阀门，驱动行程为20 mm，应用于暖通空调系统中作为控制阀或安全截止阀。

型号

型号	工作电压	定位信号	安全关闭功能	运行时间
SKD62 SKD62U SKD62UA（行程限位控制，顺序控制，信号转换）	AC24V	DC0-10V/DC4-20mA	是(15s)	30s开/15s关
SKD60（无断电复位）			否

订货说明
订货时请说明数量、品名及型号。
例如： 一台执行器，型号SKD60以及一台电位计，型号ASZ7.31

弹簧复位功能
SKD32.51、SKD32.21、SKD82.51U 和SKD62… 执行器有弹簧复位功能，断电时可借助开启另一个旁通阀使弹簧复位。弹簧复位使执行器回到“0%”行程位置，关闭阀门，符合DIN 32730 的安全要求。

SKD62…，SKD60
Y 控制信号DC 0–10 V 和 / 或DC 4–20 mA，0–1000 Ω
阀门由端子Y 控制或由端子Z 优先控制。控制信号Y 依靠上述操作原理来产生相应的行程。

调校SKD62…，SKD60
为了确定阀门0% 和100% 的行程位置，第一次阀门和执行器匹配时要进行调校：
1. 短接调校槽的触点（如：用螺丝刀）
2. 执行器移动到“0%”行程位置(1)（阀门关闭）
3. 执行器移动到“100%”行程位置(2)（阀门开启）
4. 储存测量值

操作状态指示SKD62…，SKD60
LED 缸通过双色的LED 来指示运行状态，在打开外壳后可见
绿色 燃亮 正常运行自动运行，没有问题
       闪烁 正在调校等到调校结束（LED 停止闪烁，LED 灯为绿色或红色）
红色 燃亮 内部错误更换电子单元
        闪烁 阀门内部堵塞检查阀门
熄灭 无电源 电子单元错误，检查整个网络，检查布线，更换电子单元

维护
· 关闭水泵
· 断开执行器电源
· 关闭系统中的主要截止阀门
· 释放系统压力，使系统完全冷却
· 需要时，请断开执行器接线端子的接线。
· 重新调试前，执行器必须正确安装在阀门上。
  推荐SKD6…：运行行程调校。
